為了幫助您評估粉體的流動行為，AMETEK Brookfield在您購買前可提供測試服務。只需您提供產品的樣品給我們，即可獲得一份完整的測試報告。以繪圖和表格兩種形式提交的數據，更易于分析和解釋。下列例子顯示了提交的報告格式和資料類型。在結論部分，臨界拱架尺寸、鼠孔尺寸和料斗半角的計算，預估了由 于粉體流動行為或設備局限所造成的堵塞可能性。

客戶測試報告

數據釆集源自：AMETEK BROOKFIELD PFT粉體流動測試儀

標準測試

該報告依據發給我們實驗室的4個樣品評估后而得。每個樣品特 有的曲線以不同顏色來易于識別。同一個圖上，可顯示高達8組

流動函數圖（230CC樣品料槽）

該流動函數圖說明了在不同固結壓力下樣品的流動能力。X 軸參數為固結壓力，用來擠壓樣品；丫軸參數為粉體強度。2 號樣品（藍色線）是全部樣品中內聚力物料，在整個 固結壓力過程中均落在非常粘結（very cohesive）區間。3 號樣品（橙色線）也落在了該非常粘結（very cohesive）區 間。4號樣品（綠色線）在低固結壓力（1.5kPa以下）時，非 常粘結（verycohesive）;中固結壓力時（1.5-4.5kPa）,則 為粘結（cohesive）;而在高固結壓力（4.5 kPa以上）時，則 容易流動（easy flowing）。1號樣品（紅色線）在固結壓力 為0-4.0kPa時，表現為粘結（cohesive）,然后在固結壓力 4kPa以上時，表現為容易流動（easy flowing）。2號樣品 清晰表明了一個切實的流動行為是多么的困難。

該圖說明了每種粉體在不同固結壓力下的壁面摩擦角。在低 法向應力（0.5kPa）下，所有樣品都有極高的壁面摩擦角，范圍 在40。~65氣在較高的法向應力（4.75kPa）時，壁面摩擦角跌 至20°-35%壁面摩擦角高于30。時，可認為非常高；而低于 10°則非常小。這表明了2號樣品在該料斗壁面極難流動，而 且1號樣品也可能如此。

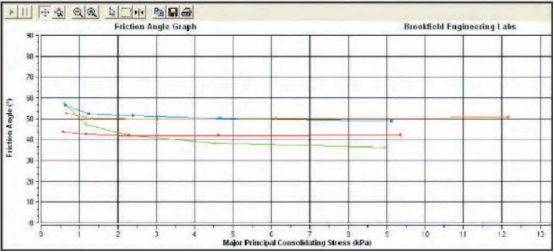

內部摩擦角圖（230cc樣品料槽）

該圖說明了不同強度的法向應力下的內部摩擦角。內部摩擦 角是物料彼此滑落時粉體顆粒之間的一個摩擦測量。1號樣品 和4號樣品有最低的內部摩擦角，因此比其他兩個樣品更容易流動。2號樣品和3號樣品的內部摩擦角相對較高，大約為 50°,從而預示著可能會有潛在的流動堵塞問題。

松裝密度圖（230cc樣品料槽）

該松裝密度圖說明了在不同固結壓力下樣品的密度。1號 （紅色線）和4號（綠色線）樣品幾乎有同樣的松裝密度 900kg/m[ 號樣品 21 mm （0.85 in） 2號樣品 480 mm （19 in）] [3號樣品 80 mm （3.1 in） 4號樣品 100 mm （3.9 in） 臨界拱架尺寸是整體流行為中粉體在料斗出口處可能形成穩 定的機械拱架從而阻礙流動的一種保守計算。以上的拱架值 表明料斗開口必須大于480mm（18.9 in）,以確保所有粉體均 能穩定流動。2號樣品的臨界拱架尺寸比其他三種粉體的要大 得多，這是由于它具有非常粘結的特性，從而更具有形成穩 定拱架的趨勢。這個計算也適用于直接輸送物料進料斗的任 何運送設備，如螺旋供料器上凹槽的距離。] [粉體流動測試儀也可用來計算臨界鼠孔尺寸，其與粉體發生 核心流動時經常出現的一個操作性難題有關。這個計算要求 用戶輸入儲藏箱形狀、橫截面尺寸以及料斗類型（楔形/圓錐 形）。當獲得這些信息時，Powder Flow Pro軟件就能自動計 算出鼠孔尺寸和料斗半角。
