環(huán)氧樹脂或其他復(fù)合樹脂、緩慢固化粘合劑、凝膠或烴類膠在進(jìn)行膠固化時(shí)間測(cè)定時(shí)，儀器往往不能給出對(duì)應(yīng)的粘度和流變數(shù)據(jù)，博勒飛旋轉(zhuǎn)粘度計(jì)DV2T配合Rheocalc幫助客戶解決這一問題。


環(huán)氧樹脂粘度測(cè)試儀器

儀器主機(jī)：粘度計(jì) DV2T或流變儀DVNext
轉(zhuǎn)子：可選標(biāo)準(zhǔn)轉(zhuǎn)子或便于清洗的一次性轉(zhuǎn)子和樣品杯。
附件：多種選擇：小量樣品適配器、TC-550AP可編程水浴、帶可編程控制器的Thermosel?加熱器
速度：多種可能性：100 至 0.01 RPM

環(huán)氧樹脂粘度測(cè)試方法


為解決用戶對(duì)膠固化時(shí)間測(cè)定儀不能提供粘度或流變數(shù)據(jù)這一擔(dān)心，因而推出了固化模式算法。他們負(fù)擔(dān)不起具有凝膠或物料（環(huán)氧樹脂）“固化”監(jiān)測(cè)功能的昂貴流變儀。此算法可實(shí)現(xiàn)在廣泛粘度范圍內(nèi)的數(shù)據(jù)采集。Brookfield Rheocalc?軟件用于儀器控制和數(shù)據(jù)采集。Rheocalc中的軟件”向?qū)А笨捎?“固化模式“可選，向?qū)Э梢龑?dǎo)用戶對(duì)測(cè)試進(jìn)行設(shè)置。

在下列應(yīng)用實(shí)例中，博勒飛Brookfield DVNXLV與SC4-27RD一次性轉(zhuǎn)子和SC4-13RD一次性樣品杯配套使用。初始轉(zhuǎn)速為100 rpm。粘度隨環(huán)氧系統(tǒng)起反應(yīng)或固化而增加。每次測(cè)量扭矩達(dá)到滿量程的90%或滿量程時(shí)，速度下降10倍。在最低轉(zhuǎn)速（此種情況下為0.01 RPM）下，達(dá)到90%滿量程時(shí)，程序結(jié)束運(yùn)行。圖1顯示數(shù)據(jù)。

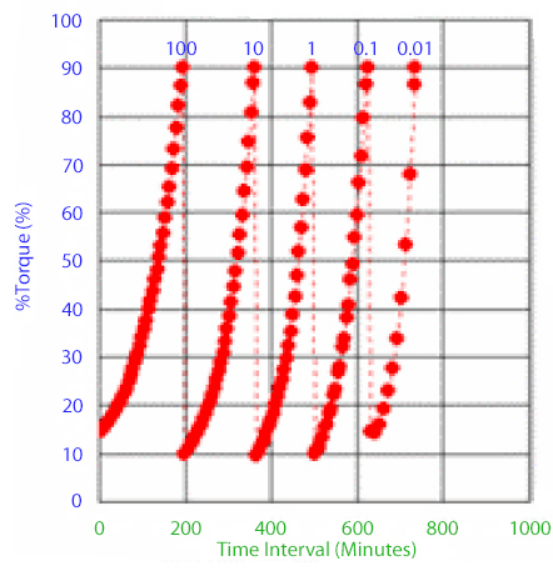

圖1：23°C時(shí)的環(huán)氧樹脂固化
% 扭矩與時(shí)間
各曲線代表不同數(shù)據(jù)
轉(zhuǎn)速 (RPM)

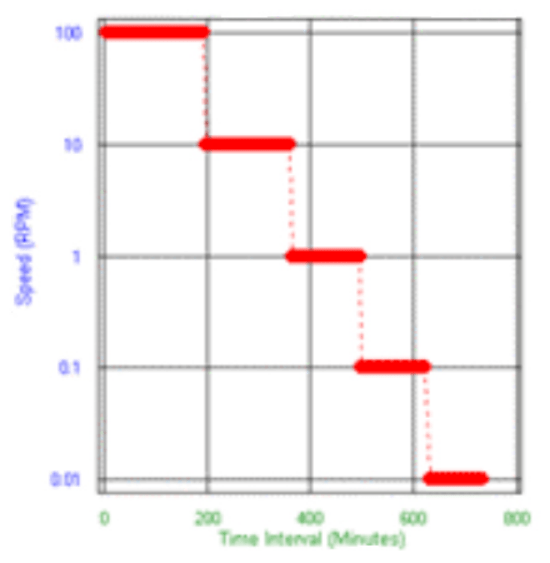

圖2的各曲線代表轉(zhuǎn)子轉(zhuǎn)速。最左邊的曲線是在100 rpm轉(zhuǎn)速下運(yùn)行時(shí)的扭矩?cái)?shù)據(jù)；最右邊的曲線是0.01 RPM。轉(zhuǎn)速在每個(gè)連續(xù)時(shí)間段內(nèi)下降一個(gè)數(shù)量級(jí)。

圖2：環(huán)氧樹脂固化測(cè)試的轉(zhuǎn)子轉(zhuǎn)速與時(shí)間數(shù)據(jù)

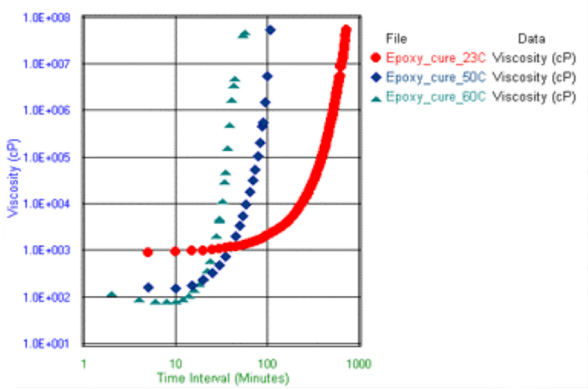

隨著測(cè)試溫度增加，反應(yīng)或“固化”進(jìn)程加快。圖3顯示了三種不同控制溫度時(shí)粘度變化與時(shí)間的關(guān)系：23°C, 50°C 和 60°C.

圖3：三種不同溫度下環(huán)氧樹脂固化測(cè)試的粘度與時(shí)間數(shù)據(jù)
在23°、40°和60°C溫度下監(jiān)測(cè)的環(huán)氧樹脂固化
